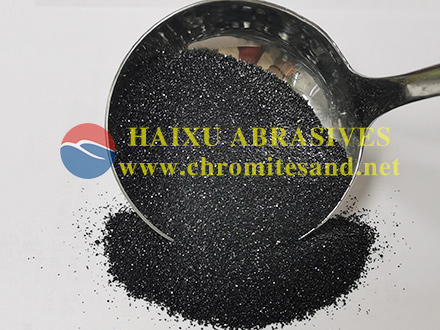

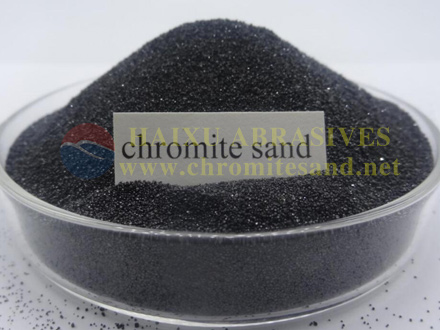

乾燥鑄造鉻砂 AFS45-55
【產品名稱】：鉻砂/鉻鐵礦砂
【其他名稱】：鑄造鉻鐵礦砂、鉻砂、鉻礦砂、鉻鐵礦 AFS45/55、鉻鐵礦砂 AFS45-55、鉻鐵礦砂、鉻鐵礦砂、鉻鐵礦、鉻鐵礦鑄造、鉻鐵礦耐火鐵、耐火鉻鐵礦、鉻鐵礦、砂SFSFS、鉻鐵礦。 KUMU、耐火鉻鐵礦、鉻鐵礦石、鉻砂、Sabbia di Chromite、Chromerzsand、Хромитовый Fleece、Fleet Fleet、Fleet Fleet、Fleet Fleet AFS 45-55、理髮、髮輪、理髮、TFS、455
乾式鑄造鉻砂AFS45-55是錳鋼、球墨鑄鐵、碳鋼等鑄件專用砂。鑄造鉻砂的耐火度為1850℃。其優異的抗渣性、低熱膨脹性和高導熱性使其特別適用於大型、高重量鑄件。
乾燥鑄造鉻砂AFS45-55特性：
- 熔點高、燒結溫度高
- 優異的熱穩定性
- 高密度，高密度——
- 中等莫氏硬度5.5
- 導熱性強
- 低熱膨脹係數
乾式鑄造鉻砂AFS45-55技術指標：
- 化學品
| 內容 | 保證價值 | 典型值 |
| 氧化鉻 | ≥ 46% | 46.70 |
| 二氧化矽 | ≤1.0% | 0.61 |
| 氧化鐵 | ≤26.5% | 26.2 |
| 鉻:鐵 | ≥1.5:1 | 1.55 |
| 氧化鎂 | ≤10% | 9.8 |
| 高的 | ≤0.3% | 0.3 |
| 氧化鋁 | ≤15.5% | 15.4 |
| 磷 | ≤30 ppm | 28 ppm |
| 秒 | ≤30 ppm | 27 ppm |
- 物理指標：
| 莫氏硬度 | 5.5-6 |
| 熔點 | 2180℃ |
| 燒結點 | ＞1800℃ |
| 比重 | 4.0-4.8克/立方厘米 |
| 堆積密度（LPD） | 2.5-3克/立方厘米 |
| 顏色 | 黑色的 |
| PH值 | 7-9 |
| 熱導率 | 0.63 瓦/米·開爾文 |
| 熱膨脹率（1000℃） | 0.6% |
| 酸需求值（ADV） | PH3：≤3ML PH4：≤2ML pH5：≤2ML |
| 濁度(NTU) | ≤200 |
| 土壤含量 | ≤0.1% |
| 水分 | ≤0.1% |
乾燥鑄造鉻砂AFS45-55的顆粒分佈：
| 篩網 | 殘留百分比 |
| +40目(425微米) | 2.40% |
| +50目(300微米) | 36.80% |
| +70目(212微米) | 41.70% |
| +100目(150微米) | 13.70% |
| +140目（106微米） | 3.20% |
| 粒度（GFN） | AFS 50.184 |
鑄造鉻鐵礦砂的用途：
- 大型厚壁鑄件：對於體積大、重量大的鑄鐵、鑄鋼件，可採用鉻鐵礦砂與砂型鑄造、呋喃樹脂自硬砂、水玻璃自硬砂等製程結合。它能使鑄件依預定順序冷卻，有利於提高鑄件內部緻密性，增強鑄件強度。此外，對於使用矽砂的工藝，在易產生氣孔、脈紋的關鍵部位，可用鉻鐵礦砂代替矽砂作為面砂，可有效防止裂紋、氣孔等鑄造缺陷的產生。
- 消失模鑄造。在消失模鑄造中，使用鉻礦砂可以避免石英砂鑄造產生的夾砂、黏砂等缺陷。用於製造高鉻鑄鋼、高錳鋼材質的閥門、葉輪等鑄件。
- 殼型鑄造：鉻鐵礦砂可作為殼型鑄造複雜零件的芯砂材料，製作砂芯。用於生產高精度、表面光滑的304、316不銹鋼鑄件和碳鋼精密鑄件。可有效防止鑄件內腔黏砂問題。
- 砂型鑄造：鉻鐵礦砂也可用於砂型鑄造，如砂型鑄造、水玻璃自硬砂型鑄造等，生產各種大、中、小型零件，如泵體、管道、閥門等。
生產流程：
包裹：
最新消息：
鑄造鉻鐵礦砂與橄欖石砂的區別
商品評價
目前沒有評價。
